一、儀器用途：

TV-1600H系視頻顯微鏡在觀察物體時能產生正立的三維空間影像。立體感強，成像清晰和寬闊，又具有長工作距離，并是適用范圍非常廣泛的常規顯微鏡。它操作方便、直觀、檢定效率高,適用于電子工業生產線的檢驗、印刷線路板的檢定、印刷電路組件中出現的焊接缺陷(印刷錯位、塌邊等)的檢定、單板PC的檢定、真空熒光顯示屏VFD的檢定等等,能直接連接攝像設備將實物的圖像放大后顯示在顯示器的屏幕上，通過無線鼠標，高速圖像存儲卡可直接在顯示器上將圖片保存，放大，對比，錄像。效果高清，操作簡單！

二、技術規格

可以直接在顯示器上觀察實物圖像。

1.攝像目鏡：0.5X,

2.物鏡變倍范圍 ：0.7--4.5X ，光學放大倍數：7X--45X
3.變 倍 比 ：6.5：1
4.移動工作距離 ：200mm
5.臺面尺寸: 380×260(mm)

6.高清1600萬HDMI工業顯微攝像機，幀率達60幀/秒，攝像無拖影

7高清21.5英寸液晶顯示器（分辨率1920*1080），可達真正高清
8.總放大倍數 ：7—450X (以21.5英寸顯示器，2X倍的大物鏡為例)

三、系統簡介

視頻顯微鏡系統是將精密的光學顯微鏡技術、先進的光電轉換技術、尖端的計算機圖像處理技術完美地結合在一起而開發研制成功的一項高科技產品。可以在顯示屏上很方便地觀察實時動態圖像,并能將所需要的圖片進行實時保存和錄制。

四、系統組成

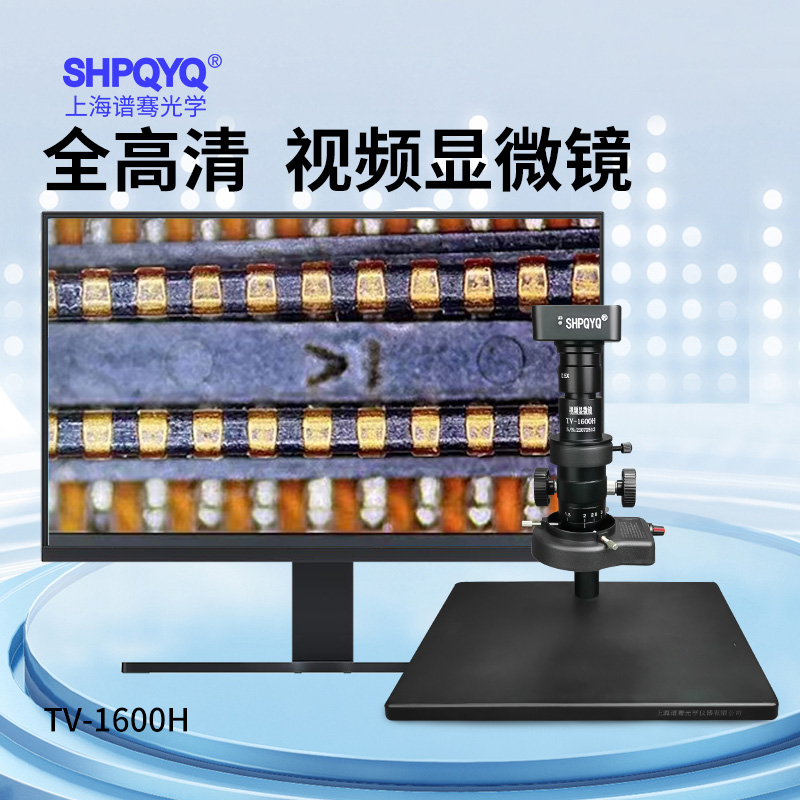

顯示器型(TV-1600H) 1、直筒體視顯微鏡2、適配鏡3、1600W工業相機

4.顯示器21.5英寸（分辨率1920*1080）

五、參考放大倍數

顯示器型(TV-1600H): 7-450倍(以顯示器21.5英寸，2X倍的大物鏡為例)
