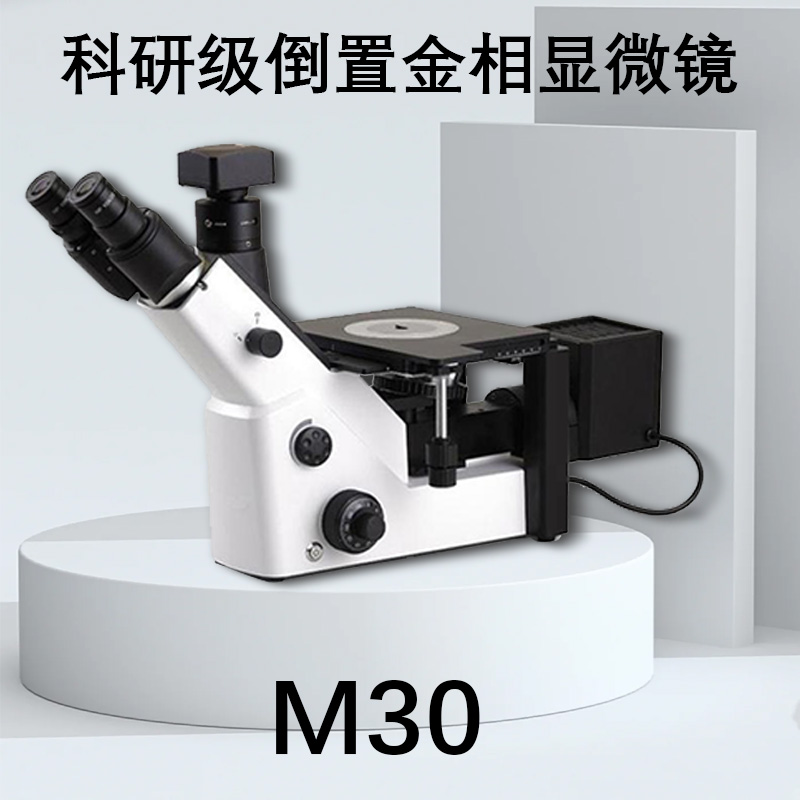

M30倒置金相顯微鏡
M30型倒置金相顯微鏡，具有明場、偏光觀察方式，視野范圍大，分辨率高?？评照彰飨到y(tǒng)，光源采用30W鹵素?zé)艋?W長壽命LED燈；電氣采用DC6V低電壓輸入設計使用安全可靠。外形符合人機工程學設計，美觀大方，操作簡便、舒適。該機型可選配數碼工業相機、金相評級軟件，及其他附件，適應多種情況觀察使用
● 采用無限遠光學系統設計，長工作距離平場消色差金相物鏡，大視野、高眼點，分辨率高、成像質量清晰；
● 科勒照明系統，視場背景均勻舒適；
● 照明光源使用6V30W鹵素?zé)艋?W長壽命LED，電氣采用安全DC6V低壓輸入；
● 外形設計美觀，符合人機工程學原理，低手位操作、右手主功能區；
● 雙目觀察筒可360°翻轉調整，以適應不同身高需求，操作簡便、不易疲勞；
● 可選配數碼攝像裝置（工業相機)、金相評級軟件，亦可升級更多其他附件，以適應更多工況條件使用；
● 適用場合:工廠檢測檢驗、實驗室研究、教學實驗教室等；
● 應用范圍:金屬、礦產、陶瓷、電子等
|
型號 |
|
|
光學系統 |
LIOS無限遠消色差校正光學系統 |
|
放大倍數范圍 |
50×～1000× |
|
目鏡 |
10X大視野、高眼點平場目鏡，視場數Φ20（單位：mm） |
|
物鏡 |
長工作距離無限遠平場物鏡：5×/10×/20×/50×/100×（Dry） |
|
觀察筒 |
三目觀察筒，45°傾斜，瞳距調節48-76mm；70%觀察，同時30%攝影 |
|
物鏡轉換器 |
五孔轉換器 |
|
粗微調焦裝置 |
粗微同軸調焦，粗調行程12mm，微調每圈0.2mm，格值2μm，粗調帶松緊調節 |
|
載物臺 |
三層機械移動載物臺，面積210×180mm，移動范圍50×50mm，游標刻度0.1mm |
|
光源電氣 |
6V/30W鹵素?zé)簦鳈C(jī)安全低壓直流輸入：6V5A，適配器寬電壓輸入：100V～240V |
|
照明裝置 |
反射科勒照明光學系統（可配置藍、綠、黃、灰濾色片和磨砂玻璃片） |
|
偏光裝置(選) |
起偏器，檢偏器 |
|
攝像接口 |
1×/0.75×/0.5×C-Mount接口 |
|
數碼攝像裝置 |
可配置通用C接口數碼攝像裝置及軟件系統 |
|
金相分析系統 |
專業金相分析評級軟件 |
|
儀器重量 |
凈重：11kg 毛重：14kg（標配機、電源、泡沫包裝、紙箱） |
|
儀器尺寸 |
儀器尺寸：68*38*28 包裝尺寸：65*51*35（單位：cm） |
|
名稱 |
M30 |
|
主機（6V30W) |
● |
|
轉軸目鏡觀察筒 |
● |
|
WF10×/20mm 10×大視野高眼點目鏡 |
● |
|
WF10×/20mm 10×大視野高眼點可調視度分劃目鏡 |
○ |
|
5孔小傾角轉換器 |
● |
|
F180無限遠長距平場金相物鏡5× NA=0.12WD=21.5mm |
● |
|
F180無限遠長距平場金相物鏡10× NA=0.25 WD=16mm |
● |
|
F180無限遠長距平場金相物鏡20× NA=0.4 WD=9.3mm |
● |
|
F180無限遠長距平場金相物鏡50× NA=0.55WD=6.3mm |
● |
|
F180無限遠長距平場金相物鏡100×（干） NA=0.8WD=2.9mm |
● |
|
機械平臺：210mm×180mm，行程50mm×50mm |
● |
|
φ110mm水滴載物片 |
● |
|
25×58腰型載物片 |
○ |
|
壓簧片組 |
○ |
|
倒置金相照明裝置 |
● |
|
起偏器 |
○ |
|
檢偏器 |
○ |
|
6V 30W燈箱 |
● |
|
6V 30W鹵鎢燈 |
● |
|
φ34濾色片座 |
● |
|
φ34藍色濾片 |
● |
|
φ34綠色濾片 |
○ |
|
φ34黃色濾片 |
○ |
|
φ34灰色濾片 |
○ |
|
0.5×攝像接筒 |
● |
|
0.75×攝像接筒（C接口) |
○ |
|
1×攝像接筒（C接口) |
○ |
|
3C認證電源適配器（含電源線） |
● |
|
防塵罩(中性） |
● |
|
使用說明書 |
● |
|
內六角扳手1.5 |
● |
|
內六角扳手2.5 |
● |
|
內六角扳手3 |
● |
|
包裝紙箱 |
● |
|
泡沫包裝 |
● |
|
符號“●”為標準配置部件 “○”為選配部件 |
|
