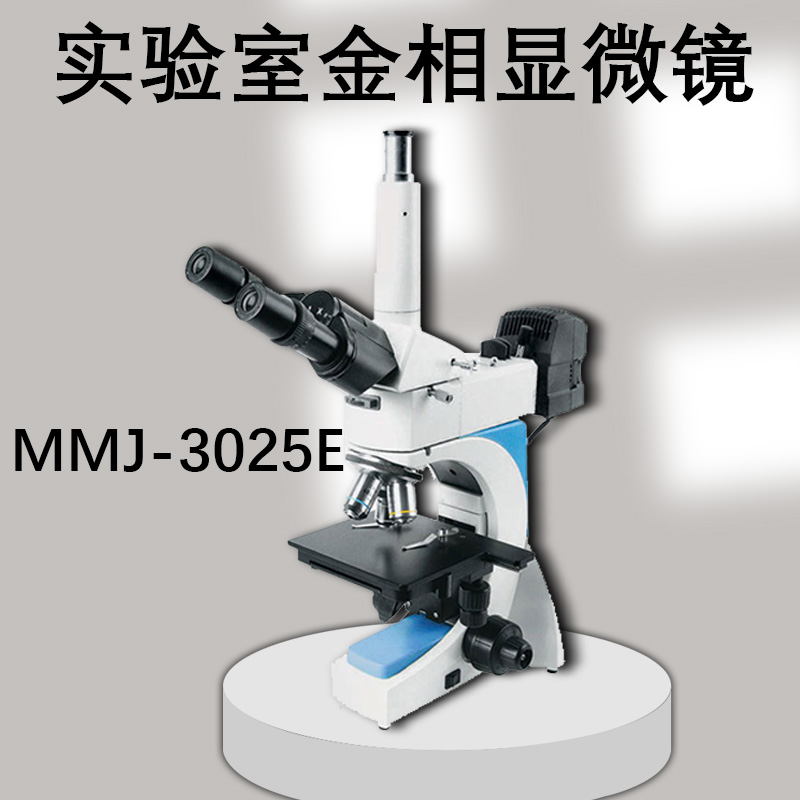

MMJ-3025E正置金相顯微鏡
用途：
MMJ-3025E型正置金相顯微鏡采用優良的無限遠光學系統與模塊化的功能,適合電子、冶金、化工和儀器儀表行業用于觀察半透明或不透明的物資，如金屬陶瓷、集成塊、PCB電路板、液晶板、薄膜、纖維、金屬金相組織,鍍涂層以及其它非金屬材料，也適合農林、公安、學校、科研部門作觀察分析用,其舒適的鏡體機構、輕松快捷的操作方式，是工礦企業工業光學檢測儀器及學校金相教學用儀器不錯的選擇。
★無限遠平場光學系統，長工作距離倍物鏡，提供了卓越的光學性能
★低位前置粗微動操作，減輕使用者的疲勞，
★三角形機架結構，不僅使儀器更加穩固，而且大大節省有限的工作空間
★插拔式燈泡換取裝置，更換燈泡簡捷、安全、可靠
★標準光學倍數：50-500倍；總放大倍數可達1000倍
技術參數
1.目鏡
|
類 型 |
放大倍數 |
視場 |
|
平場目鏡 |
10X |
Φ20 |
2. 物鏡
|
類 型 |
放大倍數 |
數值孔徑NA |
工作距離mm |
明/暗場 |
|
無限遠平場消色差 長工作距離金相物鏡 |
0.12 |
23.6 |
||
|
10X∞ |
0.25 |
17.7 |
明場 |
|
|
20X∞ |
0.40 |
10.0 |
明場 |
|
|
50X∞ |
0.55 |
7 |
明場 |
|
|
60X∞ |
0.70 |
2.90 |
明場(選配) |
|
|
80X∞ |
0.75 |
2.73 |
明場(選配) |
|
|
100X∞ |
0.80 |
3.20 |
明場(選配) |
3.光學放大倍數：50X-500X 系統參考放大倍數：50X-2600X；標本高度：40mm,
4.照明系統：柯勒照明，垂直照明系統帶孔徑可變光欄和視場可變光欄；反射光照明，6V/ 20W鹵素?zé)簦?span style="font-family: ;" roman?;font-size:10.5pt;?="" new="" times="">
亮度可調；集光器,濾色片組：黃色、藍色、綠色、磨砂玻璃,
5.偏光裝置：內置檢偏器
6.粗細同軸調焦，行程30mm，微調讀數值0.002mm，粗動行程每圈37.7mm,微動行程每圈0.1mm,
帶限位裝置（防止載物臺上升過高切片碰壞鏡頭和粗調力矩調節裝置（粗微調松緊可調）。
7.轉換器：四孔轉換器，內向式，滾珠定位，防止口氣污染鏡
8.瞳距調節范圍：53-75mm
9.雙層機械移動載物臺,右手同軸低位操作X\Y移動，面積150X140mm移動范圍75X50mm，載物平板,載物
臺部件可自由裝卸。
10.攝像裝置：1X顯微適配鏡，帶500萬高清顯微攝像儀+高清成像系統軟件。
【產品標準配置】
|
|
MMJ-3025A |
MMJ-3025-E |
||
|
觀察頭 |
雙目觀察頭 |
○ |
||
|
三目觀察頭 |
○ |
● |
||
|
目鏡 |
WF10×/20MM |
● |
● |
|
|
WF10×/18，帶0.1mm刻尺及十字分劃 |
○ |
○ |
||
|
WF8×/18 |
○ |
○ |
||
|
EW12.5×/15 |
○ |
○ |
||
|
物鏡 |
無限遠平場消色差金相物鏡 |
4×/ 0.1/ ∞/ - WD 25.4.mm |
○ |
○ |
|
5×/ 0.12/ ∞/ - WD 23.6mm |
● |
● |
||
|
10×/ 0.25/ ∞/ - WD 17.7mm |
● |
● |
||
|
20×/ 0.40/ ∞/ - WD 10.0mm |
● |
● |
||
|
50×/ 0.55∞/ WD7.0mm |
● |
|||
|
60×/ 0.70/ ∞/ - WD2.9mm |
○ |
○ |
||
|
80×/ 0.75/ ∞/ - WD2.73mm |
○ |
○ |
||
|
100×/ 0.80/ ∞/ 0 WD3.1mm |
○ |
|||
|
轉換器 |
四孔轉換器 |
● |
● |
|
|
載物臺 |
雙層活動平臺，尺寸150×140mm，移動范圍75×50mm |
● |
● |
|
|
焦距調節 |
同軸粗微調焦機構 |
● |
● |
|
|
照明 |
柯勒照明，垂直照明系統帶孔徑可變光欄和視場可變光欄；反射光照明，6V/ 20W鹵素?zé)?，亮度可調 |
● |
● |
|
|
透射光照明，6V/ 20W鹵素?zé)?，亮度可調 |
○ |
|
||
|
濾色片 |
藍色、綠色、黃色 、磨砂玻璃片 |
● |
● |
|
|
偏光裝置 |
簡易偏光插板裝置 |
○ |
● |
|
|
壓平機 |
金相試樣的專用制作器械 |
○ |
○ |
|
|
攝像接口 |
標準1倍長筒C接口 |
○ |
● |
|
|
攝像組件 |
500萬像素彩色顯微鏡攝像儀CCD（自帶測量功能） |
○ |
● |
|
|
彩色高清成像系統 |
○ |
● |
||
|
USB2.0數據線 |
○ |
● |
||
|
測量配件 |
精度0.01mm測微尺 |
○ |
● |
|
|
