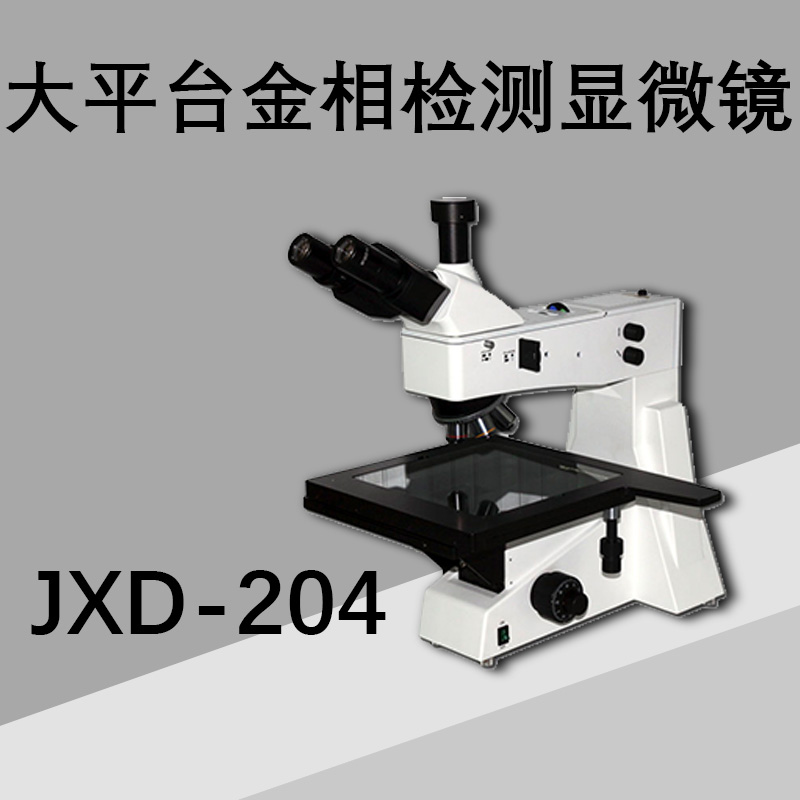

JXD-204大平臺金相檢測顯微鏡主要技術參數

目鏡

大視野 WF10X(視場數Φ22mm)

無限遠平場消色差長距金相專用物鏡

（五組物鏡）

 PLL5X/0.12   工作距離：26.1 mm

 PLL10X/0.25  工作距離：20.2 mm

P LL20X/0.40  工作距離：8.8 mm

                       PLL50X/0.70 工作距離： 3.68 mm

     PLL80X/0.80  干鏡.工作距離：1.25 mm

觀察系統

無限遠光學明場觀察系統

目鏡筒

三目鏡30?傾斜, 可100%通光攝影。

放大倍數

光學放大50X-800X

落射照明系統

12V30W鹵素?zé)?，亮度可調

內置視場光欄、孔徑光欄、(黃、藍、綠、磨砂玻璃)濾色片轉換裝置，推拉式檢偏器與起偏器

調焦機構

粗微動同軸調焦,帶粗動手輪松緊度調整裝置,微動格值:0.7μm。

轉換器

五孔(內向式滾珠內定位)

工作臺

                                                                                    機械式載物臺，外形尺寸：280mmX270mm，

                                                                            移動范圍：橫向（X）204mm，縱向（Y）204mm

攝像適配器

0.5X

攝像系統

HDMI-2K高清高速彩色顯微攝像儀

測量輔助配件

金相測量專用標定尺，規格0.01mm

顯示器

HDMI高清戴爾21.5英寸液晶顯示器

附件

                                                                                    16G存儲U盤、鼠標、HDMI高清數據線、鼠標墊
