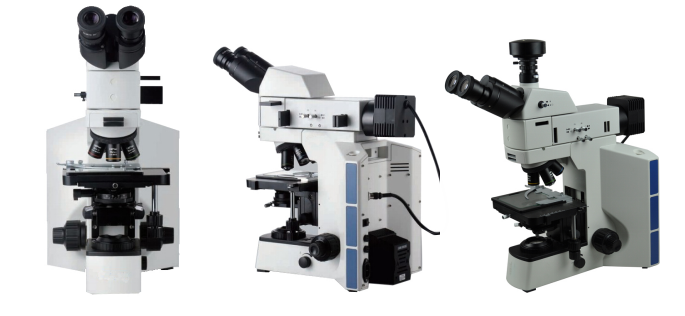

正置金相顯微鏡MMJ-40TR
一、性能特點
■MMJ-40TR作為改良型金相顯微鏡，并根據市場需求重新優化配置整體性能。
■MMJ-40TR以優異的成像性能、舒適的操作體驗，為客戶提供高性價比的金相分析及工業檢測解決方案。
■新改良的L-Plan系列長工作距金相物鏡，提升色差校正水平，進一步提升圖像分辨率與色彩還原性。
■采用舒適角度（30°）的觀察筒，能夠緩解用戶在長時間工作狀態下的緊張與疲勞，保證更好的觀察狀態。觀察筒上的刻度，方便用戶自行調節好瞳距范圍。
■落射照明器采用LED柯拉照明系統，帶視場光闌、孔徑光闌和斜照明裝置；預設起偏鏡、檢偏鏡與濾色片插槽。
■單顆5W LED暖白光照明（3000-3300K），與同類LED照明相比，降低觀察者的視覺疲勞。
■視場光闌與孔徑光闌拉桿裝置，中心可調,能靈活調節照明范圍的大小，有效避免雜光對圖像的影響。
■起偏鏡與檢偏鏡可實現簡易偏光觀察，您也可根據需求，選擇不同顏色的濾色片獲得理想的觀察效果。
■透反射機架可放置樣品高達28mm，反射機架通過旋轉右圖相同位置螺釘，可將載物臺下降50mm，
■M4直柄內六角扳手隨機存放，充分利用了機身的可用空間，觸手可及的工具使您的操作更加便捷。
■隨機限位裝置，可有效防止樣品與物鏡碰觸，避免損傷。
■采用明暗的聚光系統，數值孔徑大，亮度高，大幅提升透射光通過率。
■MMJ-40TR可提供明場、斜照明、簡易偏光等多種觀察功能，明場圖像高亮度、高分辨率、正色還原；斜照明能凸顯直觀立體浮雕效果。
二、主要技術參數
|
光學系統 |
無限遠色差校正光學系統 |
|
目鏡 |
高眼點大視野平場 WF10X(Φ22mm) |
|
物鏡 |
無限遠長距平場消色差金相物鏡(無蓋玻片)L-PLAN 5X/0.12 |
|
無限遠長距平場消色差金相物鏡L-PLAN10X/0.25 |
|
|
無限遠長距平場消色差金相物鏡L-PLAN20X/0.60 |
|
|
無限遠長距平場消色差金相物鏡L-PLAN50X/0.55 (彈簧) |
|
|
無限遠長距平場消色差金相物鏡L-PLAN100X/0.8(干鏡) |
|
|
放大倍數 |
光學放大50X-1000X |
|
目鏡筒 |
三目鏡,傾斜30?,(內置檢偏振片,可進行切換) |
|
落射照明系統 |
自適應寬電壓100V-240V_AC50/60Hz，反射燈室，單顆大功率5WLED， 暖色，柯拉照明，帶視場光闌與孔徑光闌，中心可調，帶斜照明裝置 |
|
調焦機構 |
透反兩用機架，低手位粗微同軸調焦機構，粗調行程28mm，微調精度0.002mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。帶平臺位置上下調節機構， |
|
轉換器 |
五孔(內向式滾珠內定位） |
|
載物臺 |
雙層機械移動式(尺寸:175mmX145mm,移動范圍:76mmX42mm) |
|
透射照明系統 |
透射用搖出式消色差聚光鏡（N.A0.9），帶可變孔徑光闌，中心可調 |
|
自適應寬電壓100V-240V_AC50/60Hz，透射燈室，單顆大功率5WLED，暖色 |
|
|
攝像適配器 |
1X |
|
攝像系統 |
USB2.0與HDMI高清高速500萬像素彩色顯微攝像儀，帶USB接口數據線 |
|
軟件 |
高清成像軟件（系統內置測量軟件） |
|
測量輔助配件 |
金相測量專用標定尺，規格0.01mm |
|
選配件（選配） |
品牌電腦，顯示器，金相圖像評級分析軟件 |
三、高清數碼成像系統
|
產品型號 |
GT 5.0 |
|
圖像傳感器 |
Sony |
|
芯片尺寸 |
1/2.8英寸 |
|
分辯率 |
500萬,2560(H)x1920(V) |
|
像元尺寸 |
2.0 x 2.0 (μm) |
|
全分辨率幀率 |
22幀 |
|
顏色類型 |
彩色 |
|
快門模式 |
卷簾快門 |
|
曝光模式 |
自動/手動 |
|
圖片格式 |
TIFF/JPG/PNG/DICOM |
|
操作系統 |
Windows 7/8/10 (32位/64位) |
|
PC軟件 |
Mosaic V2.0 |
|
SDK開發支持 |
C/C++, C#, Directshow |
|
鏡頭接口 |
C接口 |
|
數據接口 |
USB2.0 |
|
溫度 |
工作:0-60℃ 存放:10-40℃ |
|
濕度 |
工作:10%-85%存放:10%-70% |
|
相機尺寸 |
68X68X42.5(mm) |
|
整機重量 |
253g |
|
