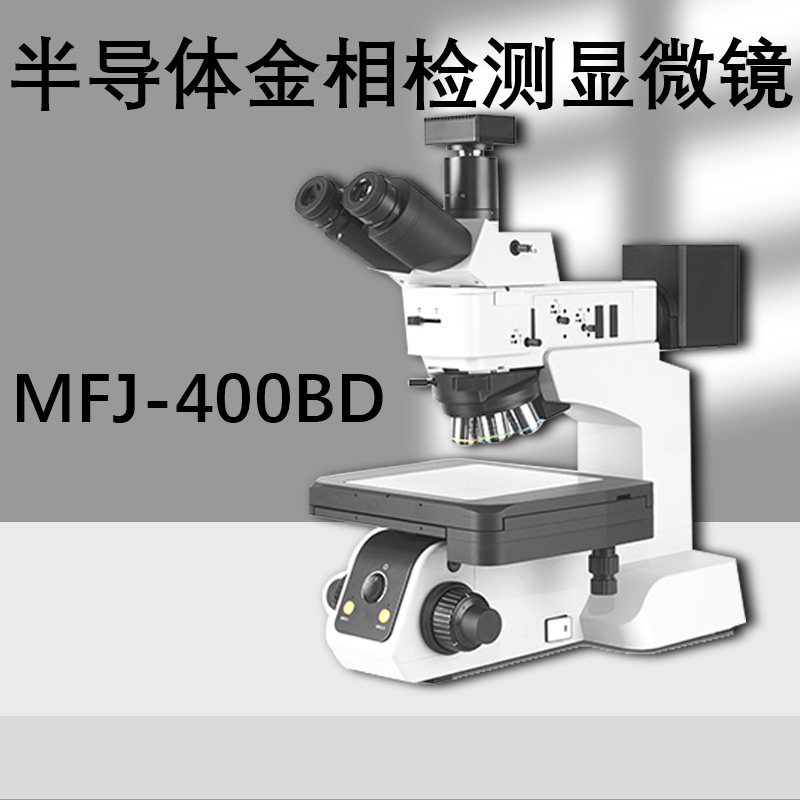

MFJ-400BD半導體金相顯微鏡
■ 所有光學部件均經過特殊處理并鍍有特殊膜層
■ 靈活緊湊的結構，適應各種環境下的顯微觀察
■ 長工作距專業金相物鏡，高倍物鏡采用半復消技術
■ 各種觀察方法下都能得到清晰銳利與高對比度的顯微圖像
■ 全系列機型標配透反射LED可調光源
■不同于傳統的金相顯微鏡，金相系統顯微鏡選擇了緊湊的結構設計，外觀大氣穩重，操作更為靈活。集成了明場、明暗場、斜照明、偏光、DIC微分干涉等多種觀察功能，可根據實際應用進行選擇。
集成多種觀察方式及專業的金相顯微技術，靈活精巧的設計使金相系統成為可安裝于大型機械設備中的專業金相顯微鏡?？勺鳛榇蟪叽?/span>LCD面板、半導體器件、集成線路（IC）、晶圓（Wafer）、微機電系統（MEMS）或PCD線路板生產設備或檢測設備的視覺系統。通過攝影攝像接口，可將圖像輸出至監視器或計算機方便快速檢測。
SWH10X-H/23mm高眼點大視野平場目鏡， 屈光度可調。
SWH10X-H/25mm超寬25mm視野高眼點目鏡，相對常規22mm的視場范圍，視野更加平坦，寬廣，并且視場邊緣都能保證清晰明亮，給用戶更加舒適的視覺感受。提供更加平臺的觀察范圍，提高工作效率。更大值域屈光度調節范圍可滿足更多用戶的使用需求。
亦可選配其它倍率、視場，并根據不同需求添加指針、測微尺及視度可調功能。
型號
MFJ-400BD(明暗視野機型)
光學系統
無限遠色差校正光學系統
光學放大倍數
50倍-500倍(可選500/1000倍)
數碼放大倍數
150倍-1500倍（21.5寸顯示器）
工業相機
1200萬1/1.8寸彩色索尼工業芯片（可選630萬和2000萬像素）
觀察筒
反像，無限遠鉸鏈三通觀察筒，瞳距調節：50mm~76mm，兩檔分光比雙目:三目=100：0
目鏡
高眼點目鏡SWH10X-H/23mm，視度可調
物鏡
無限遠半復消長距明暗場物鏡45MM可見光金相物鏡5X NA0.15 WD14.8
無限遠半復消長距明暗場物鏡45MM可見光金相物鏡10X NA0.3 WD8.5
無限遠半復消長距明暗場物鏡45MM可見光金相物鏡20X NA0.40 WD11.9
無限遠半復消長距明暗場物鏡45MM可見光金相物鏡50X NA0.75 WD3
無限遠半復消長距明暗場物鏡45MM可見光金相物鏡 100X NA0.90 WD1 （選配）
無限遠半復消長距明暗場物鏡45MM可見光金相物鏡20X NA0.45 WD3.0（選配）
無限遠半復消長距明暗場物鏡45MM可見光金相物鏡20X NA0.45 WD8.5（選配）
無限遠半復消長距明暗場物鏡45MM可見光金相物鏡50X NA0.55 WD8.0（選配）
無限遠半復消長距明暗場物鏡45MM可見光金相物鏡50X NA0.80 WD1.0（選配）
無限遠半復消長距明暗場物鏡45MM可見光金相物鏡 100X NA0.80 WD2.8（選配）
物鏡轉換器
5孔明暗場物鏡轉換器（帶DIC插槽）.
機架
上光源
反射用機架, 低手位粗微同軸調焦機構。粗調行程35mm,微調精度0.001mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。內置100-240V寬電壓系統，采用數字調光，具有光強設定與復位功能
載物臺
4英寸載物臺，平臺面積 310*240mm，移動行程：100mmX100mm機械平臺X、Y方向同軸調節；
聚光鏡
搖出式消色差聚光鏡（N.A.0.9）
反射照明器
明暗場反射照明器，帶可變孔徑光闌，視場光闌，中心可調，帶濾色片插槽，帶起偏鏡/檢偏鏡插槽，
燈室
5W可調LED燈室，透、反射通用，預定中心
攝像接口
攝影攝像附件：0.65X，C型接口，可調焦（可選0.5X/1X）
偏光組件
起偏鏡插板，360°旋轉式檢偏鏡插板
電腦
品牌電腦和顯示器
測量軟件
測量軟件，拍照，錄像，測量，實時圖像拼接，景深融合
標尺
高精度型測微尺，格值0.01mm
|
